LCD di MCU a 10.1 pollici, 220,4 touch screen d'esame di area 65K TFT LCD del × 129,1
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Scala di visualizzazione: | 16:9 | Risoluzione: | 1024*600 |
|---|---|---|---|
| Colori: | 65K | CPU: | Corteccia |
| Retroilluminazione: | LED | Interfaccia: | RS232/RS485/CMOS/USB |
| Classe LCD: | A | ||
| Evidenziare: | modulo del dispositivo grafico dell'affissione a cristalli liquidi,Modulo LCD del pannello |
||
LCD di MCU a 10.1 pollici, 220,4 touch screen d'esame di area 65K TFT LCD del × 129,1
Vantaggio:
|
Con il CPU & il dispositivo di azionamento |
|
Controllato da qualsiasi MCU |
|
Curva del testo dell'immagine dell'esposizione via i comandi |
|
esposizione di TFT di 65536 colori |
|
Touch screen |
|
Interfaccia & porta USB di RS232/TTL UART |
|
Ampia gamma di tensione |
|
Ampiamente usato in molti vario campo industriale |
|
Di facile impiego! Funzione potente! Costo e tempo di risparmio! |
Parametri del prodotto
Modello: STI101WT-01 (tipo industriale)
|
Parametro fisico |
|
|
Modello |
STI101WT-01 |
|
Dimensione (pollice) |
10,1„ |
|
Risoluzione |
1024×RGB×600 |
|
Gioco del pixel |
0,1905 millimetri di × 0,0635 millimetro (H×V) |
|
Colore |
65536 colori (bit 16) |
|
Area di osservazione |
220.4mm×129.1mm |
|
Dimensione globale |
246.5mm×147.8mm×16.5mm (N)/18.5mm (T) |
|
Peso netto |
765g (N)/795g (T) |
|
Pannello di TFT |
Un pannello livellato di industria |
|
Touch screen |
Resistenza del cavo del Livello 4 di industria O senza touch screen è facoltativo. |
|
Parametro della lampadina |
|
|
Tipo della lampadina |
LED |
|
Luminosità |
500 cd/m2 (Luminosità può essere regolabile in 100 livelli.) |
|
Contrasto |
500:1 |
|
Vita della lampadina |
30.000 ore |
|
Angolo di visione |
70°/70°/50°/60° (L/R/U/D) |
|
Temperatura di lavoro |
-20°C ~ +70°C |
|
Umidità di lavoro |
60°C, 90% |
|
Temperatura di stoccaggio |
-30°C ~ +85°C |
|
Modo di schermo |
Digital |
|
Parametro di prestazione |
|
|
CPU |
CortexM3 STM32F103 |
|
Regolatore LCD |
CPLD EPM240 |
|
La velocità di rinfrescamento |
60 hertz |
|
Velocità di commutazione dell'immagine |
46 ms/picture (22 pictures/s) |
|
Memoria flash |
Norma 128m, estensione 4GB |
|
Quantità di memoria per l'immagine |
236 immagini |
|
Interfaccia |
Interfaccia di RS232/TTL UART (Estendere a RS485 così via.) |
|
Scaricare delle immagini |
MiniUSB 2,0 (12Mbps) & carta di deviazione standard |
|
Gamma di tensione |
DC5.0V ~ 20V (valore tipico: 12V) |
|
Potere |
5,0 W |
|
Relazione sull'esperimento |
|
|
MTBF |
4.250.000 H |
|
Temperatura di lavoro |
-30 °C ~ +85°C |
|
Umidità dell'aria |
60°C, 90% |
|
Prova di vibrazione continua |
10-55Hz, 1.5mm, 10G |
|
Prova di accelerazione di impatto |
6ms, 100G |
|
Prova di ESD |
10KV |
|
Prova di affidabilità di radiazione |
44W |
|
Dimensione principale del modulo di TFT LCD |
|
|
Dimensione |
Risoluzione |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10,4„ |
800*600 |
|
12,1„ |
800*600 |
|
15,1„ |
1024*768 |
Altri modelli
|
Dimensione principale del modulo di TFT LCD |
|
|
Dimensione |
Risoluzione |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
9" |
800*480 |
|
10,4„ |
800*600 |
|
12,1„ |
800*600 |
|
15,1„ |
1024*768 |
Operazione:
Di facile impiego, ci sono soltanto 3 punti che dovete fare.
1. Progetti un gruppo “di interfaccia grafica„ quella voi bisogno.
2. Colleghi la vostra attrezzatura con il nostro modulo di TFT LCD da porto RS232, RS485 o da logica di TTL direttamente.
3. Scriva un programma di controllo affinchè tutto il MCU lavorino il TFT-Modulo via “comando mette„.
Principio di funzionamento:
Il modulo di TFT LCD comunica con il regolatore principale via il comando e poi il regolatore principale controllerebbe la macchina per lavorare dopo la ricezione del comando.
Noti prego: Il regolatore principale può essere progettato dall'ingegnere con tutto il MCU.
Descrizione di software
Vi offriamo 3 software semplici per lavorare con il modulo di TFT LCD.
1. Software di aiuto: per caricare le immagini e gli archivi nel modulo di TFT LCD e dimostrare i comandi.
2. Software a comando a tocco: per creare l'archivio di controllo.
3. Software della fonte: per creare l'archivio di fonte.
Periodo di garanzia
1. Il periodo di garanzia durerà 3 anni dopo la consegna.
2. Se c'è qualunque problema di qualità o tecnico nel periodo di garanzia, garantiamo che le merci saranno sostituite dal nuovo prodotto senza riserve.

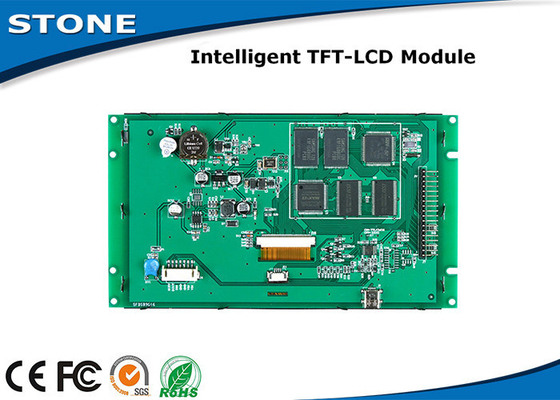

Immagine del prodotto:
