Temperatura di lavoro: | -20~70℃ | Peso: | 80G |
---|---|---|---|
Evidenziare: | modulo del bluetooth di arduino,Modulo ultrasonico |
1. I prezzi bassi dirigono dai fornitori della fabbrica.
2. Alta qualità con le norme globali.
Descrizione:
Usi i vostri saltatori solderless del cavo e del tagliere per fare questi collegamenti:
Pin di LCD |
Colleghi a |
1 (VSS) |
Pin* della terra |
2 (VDD) |
+ perno 5v |
3 (contrasto) |
Resistenza o potenziometro al pin* della terra |
4 RS |
pin 12 |
5 R/W |
pin 11 |
6 permetta a |
pin 10 |
7 nessun collegamento |
|
8 nessun collegamento |
|
9 nessun collegamento |
|
10 nessun collegamento |
|
11 (dati 4) |
pin 5 |
12 (dati 5) |
pin 4 |
13 (dati 6) |
pin 3 |
14 (dati 7) |
pin 2 |
Lampadina 15 + |
Resistenza per pin 13 ** |
Una terra di 16 lampadine |
Pin* della terra |
*Use una ferrovia del tagliere per fare i collegamenti multipli al perno della terra per Arduino
il collegamento del potenziometro di *For, utilizza il perno concentrare e l'uno o l'altro del potenziometro degli altri perni per fare il collegamento dal pin LCD 3 alla terra di Arduino
** Un resistore di limitazione corrente o un potenziometro (un minimo di 40 ohm) dovrebbe essere utilizzato per evitare l'eccessiva corrente. Dovrebbe guardare qualcosa di simile:
Software
Qui è il codice del driver: /* ------------------------------------------------------------------------------- */
codice LCD di esempio del carattere di //
//www.hacktronics.com
#include
Collegamenti di //:
rs di //(pin LCD 4) al pin 12 di Arduino
//RW (pin LCD 5) al pin 11 di Arduino
//permette a (pin LCD 6) al pin 10 di Arduino
Pin LCD 15 di //al pin 13 di Arduino
I perni LCD d4, d5, d6, d7 di //a Arduino pin 5, 4, 3, 2
Affissione a cristalli liquidi a cristalli liquidi (12, 11, 10, 5, 4, 3, 2);
lampadina di int = 13; il pin 13 di //controllerà la lampadina
messa a punto vuota ()
{
pinMode (lampadina, USCITA);
digitalWrite (lampadina, MASSIME); lampadina di giro di //sopra. Sostituisca “il LIVELLO„ con “il MINIMO„ per spegnerlo.
lcd.begin (20,4); colonne di //, file. usi 16,2 per un LCD 16x2, ecc.
lcd.clear (); inizio di //con uno schermo in bianco
lcd.setCursor (0,0); //ha messo il cursore alla colonna 0, fila 0 (la prima fila)
lcd.print (“ciao, mondo„); cambiamento di //questo testo a cui gradite. tengalo pulito.
lcd.setCursor (0,1); //ha messo il cursore alla colonna 0, fila 1
lcd.print (“keyes„);
//se avete i 4 LCD di fila, uncomment queste linee da scrivere alle file inferiori
//e cambia la dichiarazione di lcd.begin () qui sopra.
//lcd.setCursor (0,2); //ha messo il cursore alla colonna 0, fila 2
//lcd.print (“fila 3");
//lcd.setCursor (0,3); //ha messo il cursore alla colonna 0, fila 3
//lcd.print (“fila 4");
}
ciclo vuoto ()
{
}
/* ------------------------------------------------------------------------------- */
Ora avrete una cartella chiamata LCD_example
Inizi il software di Arduino e carichi il programma di esempio cliccando File->Sketchbook->Open
Traversi alla cartella di LCD_example e selezioni? LCD_example.pde? archivio.
Trasferisca il programma al vostro Arduino cliccando? Carichi al bordo dell'ingresso/uscita? bottone. Dopo essere caricatoti, sul LCD dovreste vedere:
Ciao, mondo

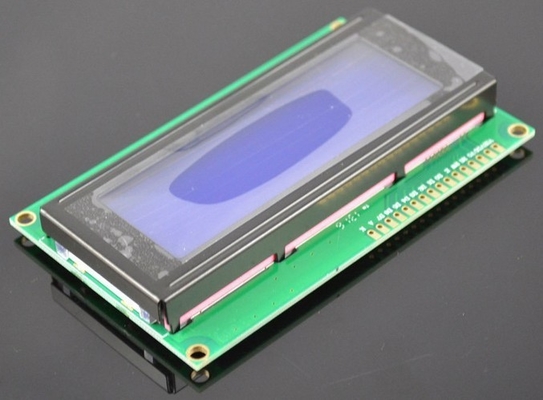

FOTO:
