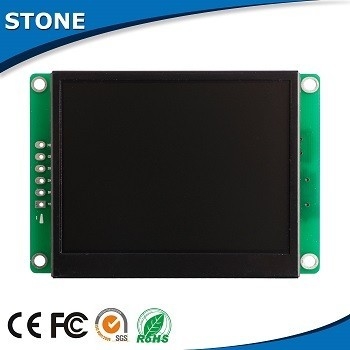

Modulo alto a 6.5 pollici dello schermo dell'affissione a cristalli liquidi di luminosità controllato da MCU per l'escavatore

Con il CPU & il dispositivo di azionamento

Controllato da qualsiasi MCU

Curva del testo dell'immagine dell'esposizione via i comandi

esposizione di TFT di 65536 colori

Touch screen

Interfaccia & porta USB di RS232/RS485/TTL UART

Ampia gamma di tensione

Ampiamente usato in molti vario campo industriale

Di facile impiego! Funzione potente! Costo e tempo di risparmio!

Usato come il sistema di visualizzazione di TFT LCD, del Tocco-regolatore, ecc.

Parametro fisico

Modello:

STA065WT-01

Dimensione (pollice):

6,5' '

Risoluzione:

640×RGB×480

Gioco del pixel:

0.1905mm×0.0635mm (H×V)

Colore:

65536 colori (bit 16)

Area di osservazione:

135.9mm×88.7mm

Dimensione globale:

135.6mm×84.7mm×16.5mm (N)/18.5mm (T)

Peso netto:

250g (N)/325g (T)

Pannello di TFT:

Un pannello di industria di +Level

Touch screen:

Resistenza del cavo del Livello 4 di industria

O senza touch screen è facoltativo.

Parametro della lampadina

Tipo della lampadina:

LED

Luminosità:

800cd/m2

(Luminosità può essere regolabile in 100 livelli.)

Contrasto:

500:1

Vita della lampadina:

50000 ore

Angolo di visione:

70°/70°/50°/70° (L/R/U/D)

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità di lavoro:

60℃, 90%

Temperatura di stoccaggio:

-30℃ ~ +85℃

Modo di schermo:

Digital

Parametro di prestazione

CPU:

CortexM3 STM32F103 200MHz

Regolatore LCD:

CPLD EPM240

La velocità di rinfrescamento:

60Hz

Rappresenti la velocità di commutazione:

30ms/picture (33 pictures/s)

Memoria flash:

2GB standard, estensione 4GB

Quantità di memoria per l'immagine:

314 immagini

Interfaccia:

Interfaccia di RS232 /TTL UART

(Estendere a RS485 così via.)

Scaricare delle immagini:

MiniUSB2.0 (12Mbps)

Gamma di tensione:

DC4.5V ~ 35V (valore tipico: 12V)

Potere:

3.5W

Relazione sull'esperimento

MTBF:

4.250.000 H

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità dell'aria:

60℃, 90%

Prova di vibrazione continua:

10-55Hz, 1.5mm, 10G

Prova di accelerazione di impatto:

6ms, 100G

Prova di ESD:

10KV

Prova di affidabilità di radiazione

44W

Dimensione principale del modulo di TFT LCD

Dimensione

Risoluzione

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5„

1366×RGB×768
