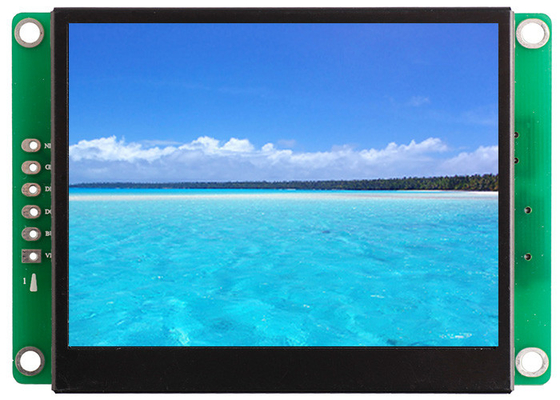

Modulo 60Hz di TFT LCD di industria 3,5 con area d'esame del × 52,53 di alta risoluzione 69,9

Con il CPU & il dispositivo di azionamento

Controllato da qualsiasi MCU

Curva del testo dell'immagine dell'esposizione via i comandi

esposizione di TFT di 65536 colori

Touch screen

Interfaccia & porta USB di RS232/RS485/TTL UART

Ampia gamma di tensione

Ampiamente usato in molti vario campo industriale

Di facile impiego! Funzione potente! Costo e tempo di risparmio!

Usato come il sistema di visualizzazione di TFT LCD, del Tocco-regolatore, ecc.

Parametro fisico

Modello:

STA035WT-01

Dimensione (pollice):

3,5' '

Risoluzione:

320×RGB×240

Gioco del pixel:

0.1905mm×0.0635mm (H×V)

Colore:

65536 colori (bit 16)

Area di osservazione:

69.9mm×52.53mm

Dimensione dell'esposizione:

74.3mm×54.85

Dimensione globale:

93.21mm×65.3mm×13.5mm (N) 15mm (T)

Peso netto:

85g (N) 100g (T)

Pannello di TFT:

Pannello di industria del livello di A+

Touch screen:

Resistenza del cavo del Livello 4 di industria
O senza touch screen è facoltativo.

Parametro della lampadina

Tipo della lampadina:

LED

Luminosità:

250cd/m2
(Luminosità può essere regolabile in 100 livelli.)

Contrasto:

500:1

Vita della lampadina:

50.000 ore

Angolo di visione:

70°/70°/50°/70° (L/R/U/D)

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità di lavoro:

60℃, 90%

Temperatura di stoccaggio:

-30℃ ~ +85℃

Modo di schermo:

Digital

Parametro di prestazione

CPU:

CortexM3 STM32F103 200MHz

Regolatore LCD:

CPLD EPM240

La velocità di rinfrescamento:

60Hz

Rappresenti la velocità di commutazione:

12 ms/picture (83 pictures/s)

Memoria flash:

1GB standard, estensione 2GB

Quantità di memoria per l'immagine:

474 immagini

Interfaccia:

Interfaccia di RS232 /TTL UART
(Estendere a RS485 così via.)

Scaricare delle immagini:

MiniUSB2.0 (12Mbps)

Gamma di tensione:

DC4.5V ~ 35V (valore tipico: 12V)

Potere:

1.2W

Relazione sull'esperimento

MTBF:

4.250.000 H

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità dell'aria:

60℃, 90%

Prova di vibrazione continua:

10-55Hz, 1.5mm, 10G

Prova di accelerazione di impatto:

6ms, 100G

Prova di ESD:

10KV

Prova di affidabilità di radiazione

44W
