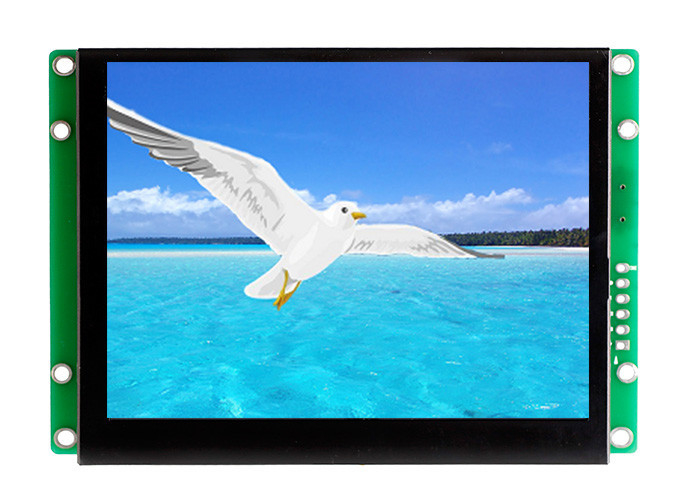

Alta risoluzione leggibile del modulo di TFT LCD di luce solare di TFT con il dispositivo di HMI

Parametro fisico

Modello:

STA056WT-01

Dimensione (pollice):

5,6' '

Risoluzione:

640×RGB×480

Gioco del pixel:

0.1905mm×0.0635mm (H×V)

Colore:

65536 colori (bit 16)

Area di osservazione:

112,9 mm×84.67 millimetro

Dimensione dell'esposizione:

114,9 mm×86.67 millimetro

Dimensione globale:

143.5mm×101.4mm×18mm (N) 21mm (T)

Peso netto:

240g (N) 275g (T)

Pannello di TFT:

Pannello di industria del livello di A+

Touch screen:

Resistenza del cavo del Livello 4 di industria

O senza touch screen è facoltativo.

Parametro della lampadina

Tipo della lampadina:

LED

Luminosità:

500cd/m2

(Luminosità può essere regolabile in 100 livelli.)

Contrasto:

500:1

Vita della lampadina:

50.000 ore

Angolo di visione:

70°/70°/50°/70° (L/R/U/D)

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità di lavoro:

60℃, 90%

Temperatura di stoccaggio:

-30℃ ~+85℃

Modo di schermo:

Digital

Parametro di prestazione

CPU:

CortexM3 STM32F103 200MHz

Regolatore LCD:

CPLD EPM240

La velocità di rinfrescamento:

60Hz

Rappresenti la velocità di commutazione:

30ms/picture (33 pictures/s)

Memoria flash:

2GB standard, estensione 4GB

Quantità di memoria per l'immagine:

314 immagini

Interfaccia:

Interfaccia di RS232 /TTL UART

(Estendere a RS485 così via.)

Scaricare delle immagini:

MiniUSB2.0 (12Mbps)

Gamma di tensione:

DC4.5V ~ 42V (valore tipico: 12V)

Potere:

3.0W

Relazione sull'esperimento

MTBF:

4.250.000 H

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità dell'aria:

60℃, 90%

Prova di vibrazione continua:

10-55Hz, 1.5mm, 10G

Prova di accelerazione di impatto:

6ms, 100G

Prova di ESD:

10KV

Prova di affidabilità di radiazione

44W
