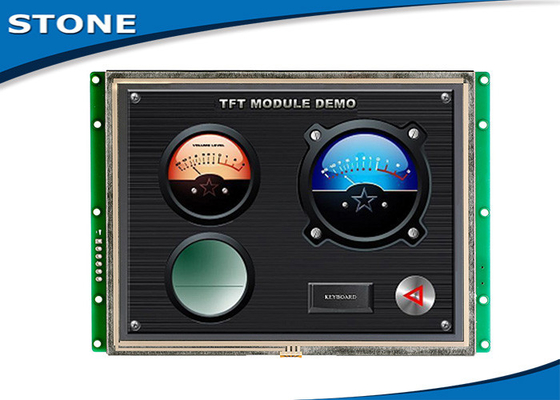

Modulo LCD del touch screen luminoso 8.0inch, modulo LCD del dispositivo grafico 450 cd/m2

Parametro fisico

Modello:

STA080WT-01

Dimensione (pollice):

8,0' '

Risoluzione:

800×RGB×600

Gioco del pixel:

0.1905mm×0.0635mm (H×V)

Colore:

65536 colori (bit 16)

Area di osservazione:

162,0 mm×121.5 millimetro

Dimensione dell'esposizione:

164,0 mm×123.5 millimetro

Dimensione globale:

204,8 mm×142.4mm×20mm (N) 22mm (T)

Peso netto:

435g (N) 550g (T)

Pannello di TFT:

Pannello di industria del livello di A+

Touch screen:

Resistenza del cavo del Livello 4 di industria
O senza touch screen è facoltativo.

Parametro della lampadina

Tipo della lampadina:

LED

Luminosità:

450cd/m2
(Luminosità può essere regolabile in 100 livelli.)

Contrasto:

500:1

Vita della lampadina:

50.000 ore

Angolo di visione:

70°/70°/50°/70° (L/R/U/D)

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità di lavoro:

60℃, 90%

Temperatura di stoccaggio:

-30℃ ~ +85℃

Modo di schermo:

Digital

Parametro di prestazione

CPU:

CortexM3 STM32F103 200MHz

Regolatore LCD:

CPLD EPM240

La velocità di rinfrescamento:

60Hz

Rappresenti la velocità di commutazione:

47 ms/picture (21 pictures/s)

Memoria flash:

2GB standard, estensione 4GB

Quantità di memoria per l'immagine:

236 immagini

Interfaccia:

Interfaccia di RS232 /TTL UART
(Estendere a RS485 così via.)

Scaricare delle immagini:

MiniUSB2.0 (12Mbps)

Gamma di tensione:

DC4.5V ~ 35V (valore tipico: 12V)

Potere:

4W

Relazione sull'esperimento

MTBF:

4.250.000 H

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità dell'aria:

60℃, 90%

Prova di vibrazione continua:

10-55Hz, 1.5mm, 10G

Prova di accelerazione di impatto:

6ms, 100G

Prova di ESD:

10KV

Prova di affidabilità di radiazione

44W

Dimensione principale del modulo di TFT LCD

Dimensione

Risoluzione

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5„

1366×RGB×768
