5,6" modulo di TFT LCD con il touch screen del monitor del bordo di driver
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Dimensioni: | 5,6" | colore: | 65 K |
|---|---|---|---|
| Risoluzione: | 640*480 | Scala di visualizzazione: | 4:3 |
| Retroilluminazione: | LED | CPU: | Corteccia |
| Evidenziare: | modulo del touch screen,esposizione dell'affissione a cristalli liquidi di colore del tft |
||

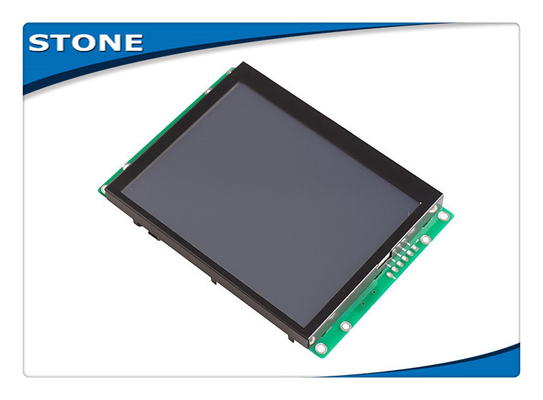

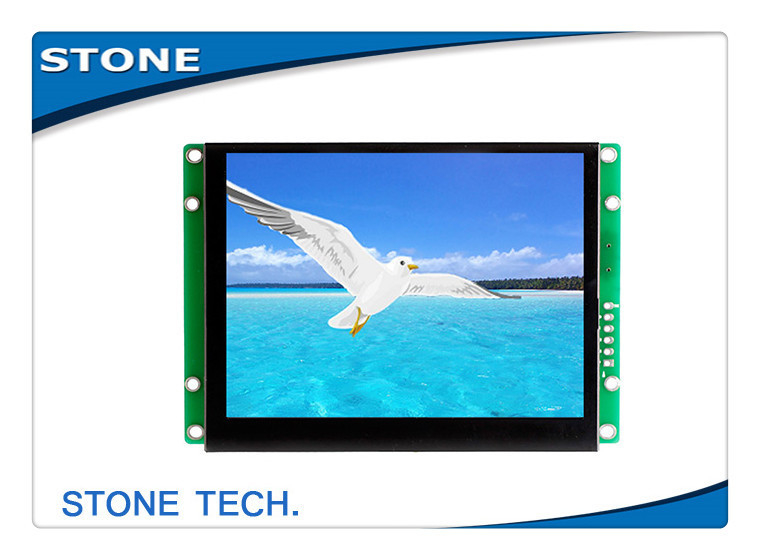

5,6" modulo di TFT LCD con il touch screen del monitor del bordo di driver
Facile!!! Potente!!! Risparmio!!!
Il modulo intelligente di TFT LCD può essere controllato da tutto il MCU con il nostro potente & l'insieme facile di comando (codice) della SFORTUNA, tanti dell'ingegnere in più di 50 paesi gode del nostro prodotto per il nuovo progetto.
1. Progetti un gruppo di bella “interfaccia grafica„ quella voi bisogno.
2. Colleghi la vostra attrezzatura con il nostro modulo di TFT LCD da porto RS232, RS485 o da logica di TTL direttamente, pronto per l'uso.
3. Scriva un programma semplice affinchè il MCU controllino il modulo di TFT LCD via “comando potente mette„ (codice della SFORTUNA).
Quello è tutto. Comprimere molti tempo e costo di sviluppo per l'ingegnere.
Per esempio: Comando 0x70 di immagine.
Invii: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C„
|
|
Introduzione |
Esempio |
Nota |
|
Aa |
Testa della pagina |
|
Una testa della pagina di un comando |
|
0x70 |
Codice di comando |
|
|
|
Pic_ID |
Numero progressivo dell'immagine corrente |
0x00 0x01 |
Immagine di manifestazione - 01 |
|
Cc 33 C3 3C |
Estremità della pagina |
|
Una conclusione della pagina di un comando |
Offriremmo una cassetta portautensili semplice per aiutarvi a lavorare con il modulo di TFT LCD sul PC.
1. Funzione di aiuto: mostri come inviare l'insieme di comando per controllare l'esposizione di TFT.
2. Funzione di download: Scarichi le immagini ed i file di configurazione nel modulo di TFT
3. Funzione a comando a tocco: Definisca molti bottoni sull'interfaccia utente, quindi crei un file di configurazione di tocco.
4. Software della fonte: Crei il file di configurazione della fonte.
Ampiamente usato in molti vario campo industriale in più di 50 paesi.

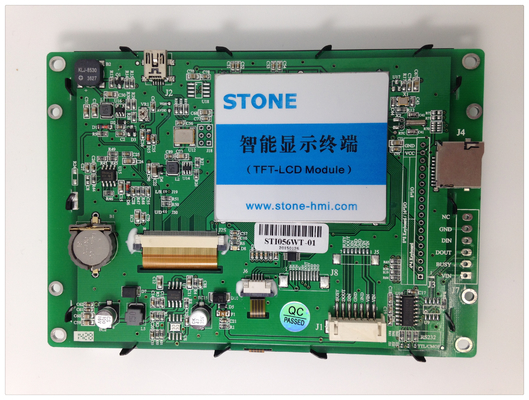

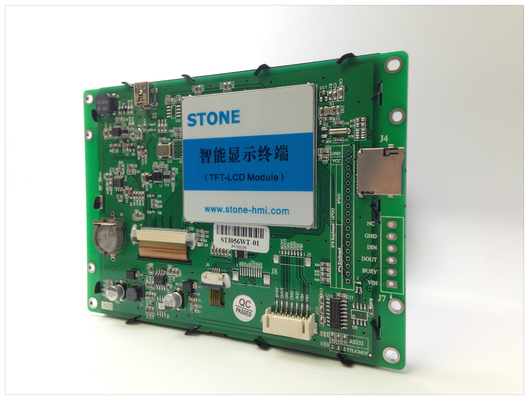

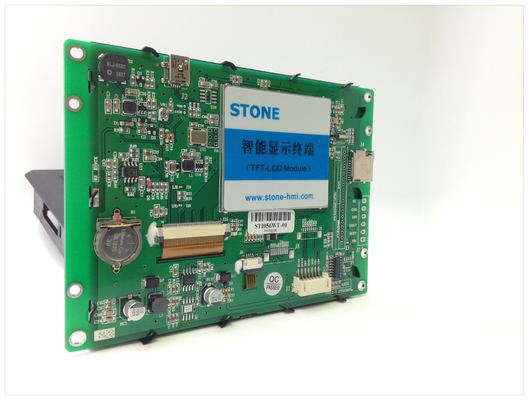

Modello: STI056WT-01 (tipo industriale)
|
Parametro fisico |
|
|
Modello |
STI056WT-01 |
|
Dimensione (pollice) |
5,6" |
|
Risoluzione |
640×RGB×480 |
|
Gioco del pixel |
0,1905 millimetri di × 0,0635 millimetro (H×V) |
|
Colore |
65536 colori (bit 16) |
|
Area di osservazione |
112,9 millimetri di × 84,67 millimetri |
|
Dimensione globale |
143,5 millimetri di × 101,4 millimetri di × 14,3 millimetro (N) 15,9 millimetri (T) |
|
Peso netto |
240 g (N) 275 g (T) |
|
Pannello di TFT |
Un pannello livellato di industria |
|
Touch screen |
Resistenza del cavo del Livello 4 di industria O senza touch screen è facoltativo. |
|
Parametro della lampadina |
|
|
Tipo della lampadina |
LED |
|
Luminosità |
280 cd/m2 (Luminosità può essere regolabile in 100 livelli.) |
|
Contrasto |
500:1 |
|
Vita della lampadina |
30.000 ore |
|
Angolo di visione |
70°/70°/50°/70° (L/R/U/D) |
|
Temperatura di lavoro |
-20°C ~ +70°C |
|
Umidità di lavoro |
55°C, 85% |
|
Temperatura di stoccaggio |
-30°C ~ +85°C |
|
Modo di schermo |
Digital |
|
Parametro di prestazione |
|
|
CPU |
CortexM3 STM32F103 |
|
Regolatore LCD |
CPLD EPM240 |
|
La velocità di rinfrescamento |
60Hz |
|
Rappresenti la velocità di commutazione |
30 ms/picture (33 pictures/s) |
|
Memoria flash |
Norma 256m, estensione 2GB |
|
Quantità di memoria per l'immagine |
304 immagini |
|
Interfaccia |
Interfaccia di RS232/RS485/TTL UART |
|
Scaricare delle immagini |
MiniUSB2.0 (12Mbps) & carta di deviazione standard |
|
Gamma di tensione |
DC5.0V ~ 20V (valore tipico: 12V) |
|
Potere |
2,2 W |
|
Relazione sull'esperimento |
|
|
MTBF |
4,250,000H |
|
Temperatura di lavoro |
-20°C ~ +70°C |
|
Umidità dell'aria |
60°C, 90% |
|
Prova di vibrazione continua |
10-55Hz, 1.5mm, 10G |
|
Prova di accelerazione di impatto |
6ms, 100G |
|
Prova di ESD |
10KV |
|
Prova di affidabilità di radiazione |
44W |
|
Dimensione principale del modulo di TFT LCD |
|
|
Dimensione |
Risoluzione |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8,4" |
800*600 |
|
10,1„ |
1024*600 |
|
10,4„ |
800*600 |
|
12,1„ |
800*600 |
|
15,1„ |
1024*768 |
|
Con il CPU & il dispositivo di azionamento |
|
Controllato da qualsiasi MCU |
|
Curva del testo dell'immagine dell'esposizione |
|
esposizione di TFT di 65536 colori |
|
Ampia gamma di tensione di funzionamento |
|
Ampiamente usato in vario campo industriale |
|
Con il programma stabilito potente di comando & del software |
|
Di facile impiego! Funzione potente! Costo e tempo di risparmio! |
