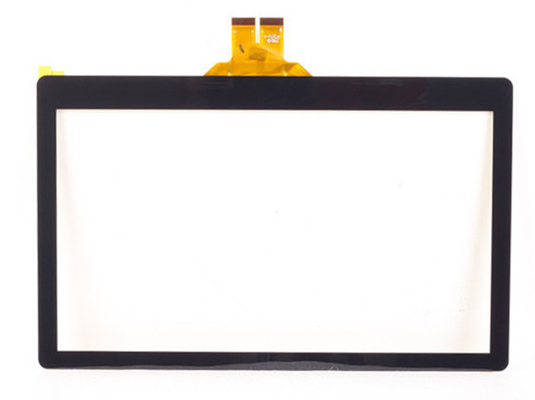

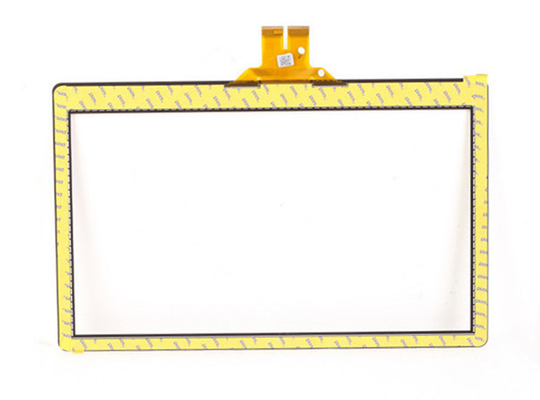

Struttura LCD a 19 pollici della PAGINA del touch screen, collegamento capacitivo della PANNOCCHIA dello schermo di multi-tocco 10

Struttura LCD a 19 pollici della PAGINA del touch screen, collegamento capacitivo della PANNOCCHIA dello schermo di multi-tocco 10

Materiale principale:

IC: da Taiwan, dall'America ecc.

Vetro: dal Giappone, dall'America, dalla Germania ecc.

Film: dal Giappone, dalla Corea ecc.

Tocco PanelSpecification:

Modello no.	SCT-GA9-005483A
Struttura	GG
Dimensione	A 19 pollici
Multi tocco	10 punti
Area attiva	377,32 x 302.06mm
Dimensione del profilo	407,32 x 332.06mm
Vetro di copertura	1.1mm
Vetro di ITO	1.1mm
Durezza di superficie	6H
Collegamento	PANNOCCHIA + PWB
Progetto IC	GT9115+GT9115+GTM905
Trasparente	≥87%
Temperatura di funzionamento	-20℃~70℃, ≤90%RH
Temperatura di stoccaggio	-30℃~80℃, ≤90%RH

Struttura principale:

• Struttura di GG

La struttura di GG è vetro di copertura più la soluzione di vetro della tecnologia del sensore, con alta trasmissione, buon effetto di protezione del graffio ed anche più duro della struttura della PAGINA.

• Struttura della PAGINA

La struttura della PAGINA usa un film dell'ANIMALE DOMESTICO più la soluzione di vetro del sensore. La tecnologia della trasformazione matura notevolmente riduce l'incidenza guasti ed il costo. Ha lo stesso peso livellato con la struttura di OGS.

• Struttura di OGS

OGS è una soluzione di vetro, direttamente forma il film di conduzione di ITO nel vetro di protezione ed usa la tecnologia dei sensori. Presenta il vantaggio della struttura semplice, della luce, del sottile e del buon trasmettendo ecc.

Applicazione:

• Navigazione dell'automobile (GPS)
• Elettronica di istruzione
• Elettrodomestico
• Sistema della Banca
• Sistema domestico astuto
• Attrezzatura industriale
• PC della compressa (METÀ DI)
• Smart Phone
• Ultra libro
• Tutti in un (AIO)

Stato dell'ambiente:

Oggetto	Valore
luogo di lavoro	-20℃~70℃, ≤90%RH
ambiente di stoccaggio	-30℃~80℃, ≤90%RH

Caratteristiche elettriche:

Oggetto	Valore
tensione di funzionamento	DC2.8~3.3V
resistenza di isolamento	>20M, DC25V
corrente di lavoro	12mA~14.5mA
tempo di reazione	≤16ms

Caratteristiche meccaniche:

Oggetto	Valore
area di contatto del dito	Φ≥5mm
trasmissione	≥87%

Stato di affidabilità:

Oggetto	Circostanza
temperatura elevata ed umidità	60℃, 90%RH, 96H
stoccaggio ad alta temperatura	70℃/120H
shock termico	-20℃ (0.5H) ~+70℃ (0.5H) da 100 cicli

Precauzioni dell'Assemblea:

1. Non eserciti la forza extra al pannello di tocco.
2. Poiché il pannello di tocco è trasparente e chiaro, assicuri indossare il ditale o il guanto prima del contatto. Stia attento delle vostre mani e di altre parti dalla lesione al trattamento dagli angoli di vetro.
3. Nel trattare, assicuri tenere le parti non concentrare dei confini del pannello di tocco per evitare la sporcizia al pannello di tocco. Non sollevi il pannello di tocco dalla coda per evitare la coda allentano.
4. Quando installare e montare, non sollevano la coda con forza pesante per evitare la coda che pela il pannello di tocco.
5. Non attacchi o non monti altre parti sulla coda, quale il film supplementare o di piastra metallica. Poichè eserciterà la forza extra per munire la punta e la coda di causa allentano.
6. Non tiri prego FPC con forza da lato a lato, perché la tensione di FPC farà FPC scoppiare.
7. Se c'è scanalatura dell'aria sul pannello di tocco, quando la struttura di prodotto di progettazione, non si assicura liquido e polvere vicino alla scanalatura dell'aria.
8. Per evitare lo sforzo pesante alla superficie del pannello di tocco, assicuri tenere la lacuna di montaggio di 0.2mm-0.5mm fra il pannello di tocco ed il caso.
