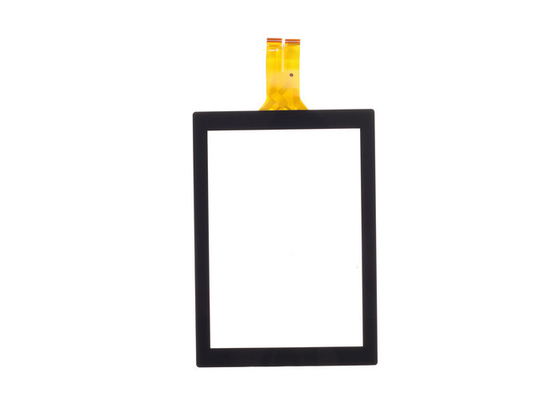

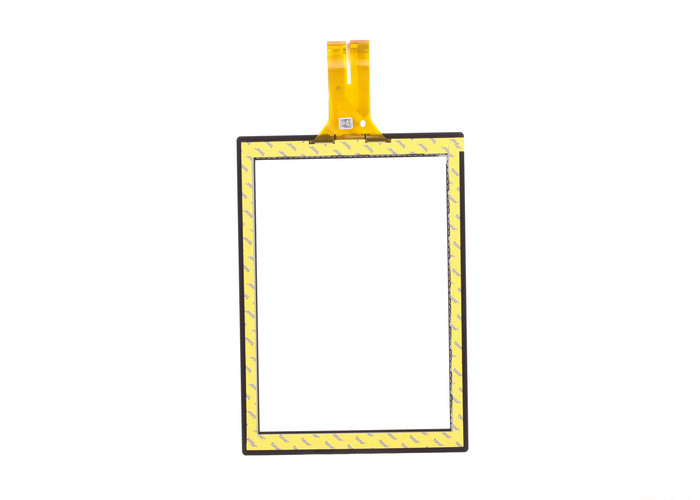

Chip capacitivo LCD su misura di SIS 9257 dello schermo attivabile al tatto a bordo, pannello di tocco di vetro

Chip capacitivo LCD su misura di SIS 9257 dello schermo attivabile al tatto a bordo, pannello di tocco di vetro

Dettaglio rapido:

1. Copertura Glass+OCA+ITO Glass+FPC+Adhesive
2. Vetro di copertura: 1.1mm
3. Vetro di ITO: 0.7mm
4. Processo del sensore: Stampa
5. Trasmissione leggera: ≥87%
6. Durezza di superficie: 7H

Specificazione:

Modello no.	SCT-GA2-004878A
Dimensione	a 12 pollici
Area attiva	246 x 184.5mm
Dimensione del profilo	290 x 220.5mm
Struttura	Vetro di copertura + vetro del sensore
Vetro di copertura	1.1mm
Vetro del sensore	0.7mm
Spessore totale	2.2±0.1mm
FPC	Pitch=0.5mm
Durezza di superficie	7H
Collegamento	PANNOCCHIA (chip a bordo)
Modello di IC	SIS 9257 + F321
Trasmissione	≥87%
Temperatura di funzionamento	-20℃~70℃, ≤90%RH
Temperatura di stoccaggio	-30℃~80℃, ≤90%RH

Precauzioni dell'Assemblea:

1. Non eserciti la forza extra al pannello di tocco.
2. Poiché il pannello di tocco è trasparente e chiaro, assicuri indossare il ditale o il guanto prima del contatto. Stia attento delle vostre mani e di altre parti dalla lesione al trattamento dagli angoli di vetro.
3. Nel trattare, assicuri tenere le parti non concentrare dei confini del pannello di tocco per evitare la sporcizia al pannello di tocco. Non sollevi il pannello di tocco dalla coda per evitare la coda allentano.
4. Quando installare e montare, non sollevano la coda con forza pesante per evitare la coda che pela il pannello di tocco.
5. Non attacchi o non monti altre parti sulla coda, quale il film supplementare o di piastra metallica. Poichè eserciterà la forza extra per munire la punta e la coda di causa allentano.
6. Non tiri prego FPC con forza da lato a lato, perché la tensione di FPC farà FPC scoppiare.
7. Se c'è scanalatura dell'aria sul pannello di tocco, quando la struttura di prodotto di progettazione, non si assicura liquido e polvere vicino alla scanalatura dell'aria.
8. Per evitare lo sforzo pesante alla superficie del pannello di tocco, assicuri tenere la lacuna di montaggio di 0.2mm-0.5mm fra il pannello di tocco ed il caso.

Circa noi

Struttura principale:

Struttura di GG del ■
La struttura di GG usa il vetro di copertura più la soluzione di vetro del sensore, più duro della struttura della PAGINA, di alta trasmissione e di buon effetto per il anti-graffio.

Struttura della PAGINA del ■
La struttura della PAGINA usa un film dell'ANIMALE DOMESTICO più la soluzione di vetro del sensore. La tecnologia della trasformazione matura notevolmente riduce l'incidenza guasti ed il costo. Ha lo stesso peso livellato con la struttura di OGS.

Struttura del ■ OGS
OGS usa una soluzione di vetro, direttamente forma il film di conduzione di ITO nel vetro di protezione ed usa la tecnologia dei sensori. Presenta il vantaggio della struttura semplice, della luce, del sottile e del buon trasmettendo ecc.

Materiale principale:

1. IC: da Taiwan, dall'America ecc.
2. Film: dal Giappone, dalla Corea ecc.
3. Vetro: dal Giappone, dall'America, dalla Germania ecc.

Applicazione:

• Smart Phone
• Navigazione dell'automobile (GPS)
• PC della compressa (METÀ DI)
• Elettronica di istruzione
• Ultra libro
• Tutti in un (AIO)
• Elettrodomestico
• Sistema della Banca
• Sistema domestico astuto
• Attrezzatura industriale

Stato dell'ambiente:

Oggetto	Valore
luogo di lavoro	-20℃~70℃, ≤90%RH
ambiente di stoccaggio	-30℃~80℃, ≤90%RH

Caratteristiche meccaniche:

Oggetto	Valore
area di contatto del dito	Φ≥5mm
trasmissione	≥87%

Caratteristiche elettriche:

Oggetto	Valore
tensione di funzionamento	DC2.8~3.3V
resistenza di isolamento	>20M, DC25V
corrente di lavoro	12mA~14.5mA
tempo di reazione	≤16ms

Stato di affidabilità:

Oggetto	circostanza
temperatura elevata ed umidità	60℃, 90%RH, 96H
stoccaggio ad alta temperatura	70℃/120H
shock termico	-20℃ (0.5H) ~+70℃ (0.5H) da 100 cicli

Perché scelgaci?

Ricerca & sviluppo del ■

SENCENT ha un gruppo dedicato degli specialisti con esperienza e degli ingegneri di R & S che producono le soluzioni creative, che soddisfanno le richieste crescenti del mondo moderno. Possediamo le istallazioni industriali avanzate ed i metodi di produzione avanzati assicurano il tasso di alta efficienza come pure di qualità coerente.

Ampia gamma di prodotti del ■

SUNCENT offre i prodotti per un'ampia varietà di applicazioni.
PANNELLO di TOCCO ampiamente applicato al computer del PC, di AIO della compressa, a Ultrabook, infotainment a navigazione di GPS, all'automobile, Smart Phone, terminale mobile, macchina di posizione, prodotti d'apprendimento elettrici, sistema di sicurezza, elettrodomestico, apparecchio medico, dispositivo di conteggio ecc.

Fornitore potente del ■

La soddisfazione dei clienti è per sempre la dignità della nostra società, noi farà il grande sforzo per sviluppare nuovo ed i prodotti superiori, soddisfare le vostre richieste speciali di ricerca e sviluppo dei prodotti e fornirvi perfezionano la pro-vendita consistente del sistema di servizio, la su vendita ed il servizio di dopo-vendita. Di Suncent obiettivo sempre per fare gli sforzi massimi per raggiungere vantaggioso per entrambe le parti con i nostri clienti.

Qualità & gestione del ■

SENCENT ha passato ISO9001: certificato 2008 del sistema di gestione della qualità e ISO14001: certificato 2004 del sistema dell'ambiente. Insieme ai forti precedenti finanziari, gruppi di ricerca eccezionali, fa il livello tecnico di SUNCENT per trasformarsi nella posizione principale dell'industria. La tecnologia matura ed il sistema di gestione della qualità rigoroso sono la nostra base.

Garanzia del ■ Nizza

SUNCENT fornisce non solo la garanzia per ogni prodotto ma l'assistenza, le consultazioni e la manutenzione anche della post-garanzia. Ancora, SUNCENT offre la produzione di attrezzatura su misura per soddisfare le esigenze specifiche del cliente e per fornire le soluzioni professionali per i partner di ODM/OEM.

Garanzia di servizio del ■

Sulla base della nostra fabbrica potente, ci assicuriamo che ogni ordine sia prodotto in tempo, clienti possa capire il loro stato di ordine compreso produrre.
