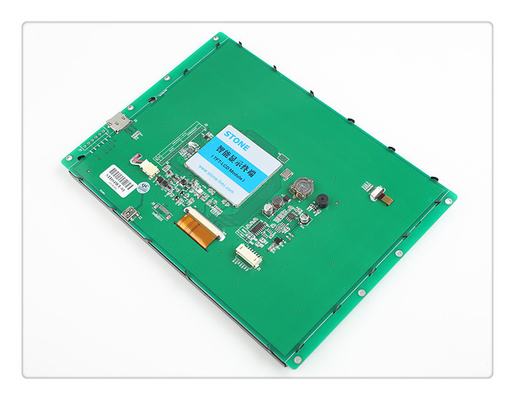

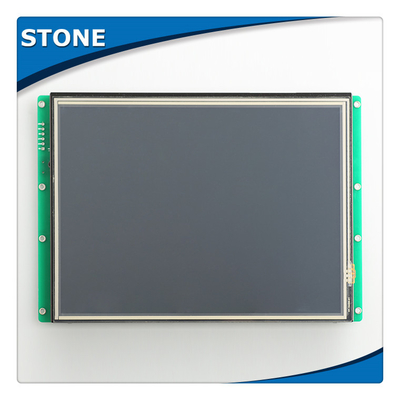

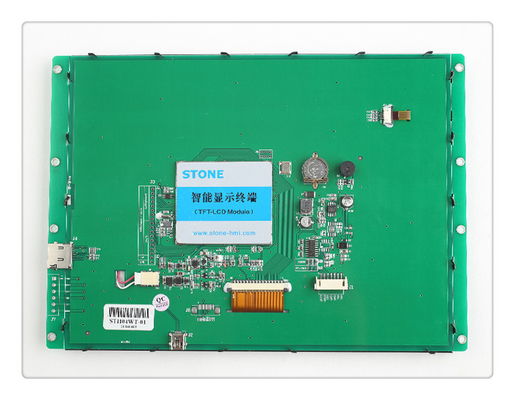

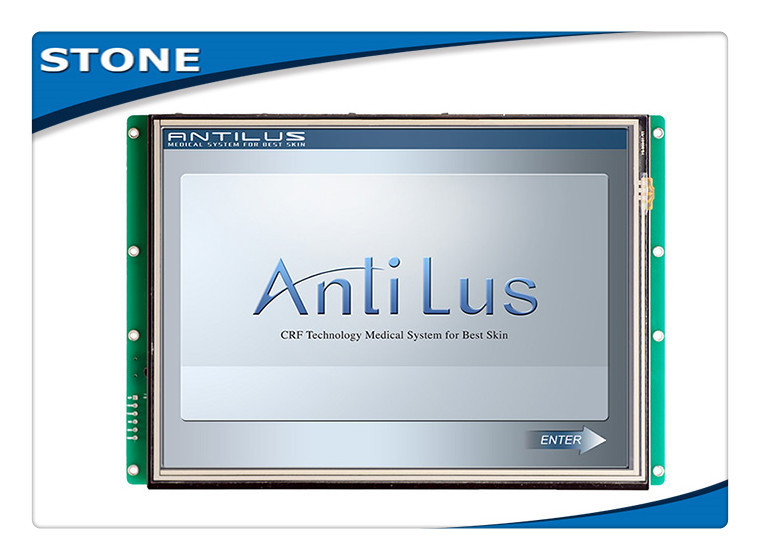

Risoluzione LCD del × 600 del modulo 800 di RGB Digital con 10,4„ esposizioni di TFT

Parametro fisico

Modello:

STA104WT-01

Dimensione (pollice):

10,4 ' '

Risoluzione:

800×RGB×600

Gioco del pixel:

0.1905mm×0.0635mm (H×V)

Colore:

65536 colori (bit 16)

Area di osservazione:

211.2mm×158.4mm

Dimensione dell'esposizione:

212,6 mm×159.8mm

Dimensione globale:

255mm×176.8mm×16.5mm (N)/18.5mm (T)

Peso netto:

765g (N)/805g (T)

Pannello di TFT:

Pannello di industria del livello di A+

Touch screen:

Resistenza del cavo del Livello 4 di industria

O senza touch screen è facoltativo.

Parametro della lampadina

Tipo della lampadina:

LED

Luminosità:

700cd/m2

(Luminosità può essere regolabile in 100 livelli.)

Contrasto:

500:1

Vita della lampadina:

100000 ore

Angolo di visione:

70°/70°/50°/60° (L/R/U/D)

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità di lavoro:

60℃, 90%

Temperatura di stoccaggio:

-30℃ ~ +85℃

Modo di schermo:

Digital

Parametro di prestazione

CPU:

CortexM3 STM32F103 200MHz

Regolatore LCD:

CPLD EPM240

La velocità di rinfrescamento:

60Hz

Rappresenti la velocità di commutazione:

46 ms/picture (22 pictures/s)

Memoria flash:

2GB standard, estensione 4GB

Quantità di memoria per l'immagine:

236 immagini

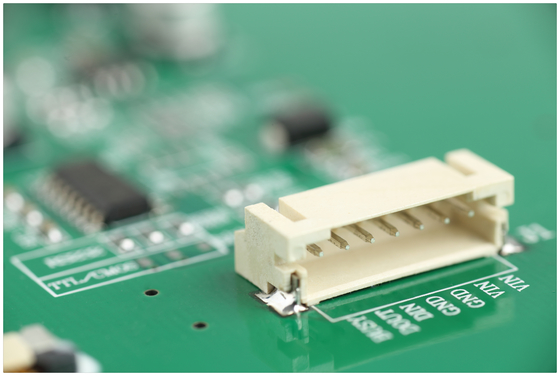

Interfaccia:

Interfaccia di RS232 /TTL UART

(Estendere a RS485 così via.)

Scaricare delle immagini:

MiniUSB2.0 (12Mbps)

Gamma di tensione:

DC4.5V ~ 35V (valore tipico: 12V)

Potere:

5.0W

Relazione sull'esperimento

MTBF:

4.250.000 H

Temperatura di lavoro:

-30℃ ~ +85℃

Umidità dell'aria:

60℃, 90%

Prova di vibrazione continua:

10-55Hz, 1.5mm, 10G

Prova di accelerazione di impatto:

6ms, 100G

Prova di ESD:

10KV

Prova di affidabilità di radiazione

44W
