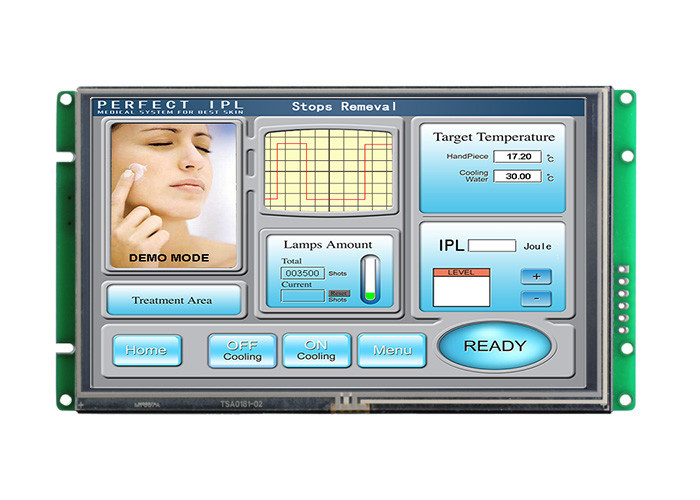

L'esposizione del touch screen del CPU dell'industria ha condotto il modulo 300 cd/m2 della lampadina
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Dimensioni: | 7,0" | colore: | 65 K |
|---|---|---|---|
| Risoluzione: | 800 * 480 | Scala di visualizzazione: | 16:9 |
| Retroilluminazione: | LED | Interfaccia: | RS232/RS485/CMOS/USB |
| CPU: | Corteccia | Classe LCD: | A |
| Evidenziare: | modulo di schermo LCD,moduli di visualizzazione LCD |
||
L'esposizione del touch screen del CPU dell'industria ha condotto il modulo 300 cd/m2 della lampadina
Descrizione di prodotto
1. Controllato da tutto il MCU via “comando semplice mette„
2. Usato come sistema di visualizzazione del regolatore di Tocco-screeen & di TFT LCD
3. Basso costo e buona qualità.
Parametro del prodotto
Modello: STI070WT-01 (tipo industriale)
Parametro fisico | |
Modello | STI070WT-01 |
Dimensione (pollice) | 7" |
Risoluzione | 800×RGB×480 |
Gioco del pixel | 0,1905 millimetri di × 0,0635 millimetro (H×V) |
Colore | 65536 colori (bit 16) |
Area di osservazione | 154,08 millimetri di × 85.92mm |
Dimensione dell'esposizione | 156,1 millimetri di × 88.5mm |
Dimensione globale | 180,8 millimetri di × di ×101.4 millimetro 14,5 millimetro (N) 16,7 millimetri (T) |
Peso netto | 250g (N)/325g (T) |
Pannello di TFT | Un pannello livellato di industria |
Touch screen | Resistenza del cavo del Livello 4 di industria |
Parametro della lampadina | |
Tipo della lampadina | LED |
Luminosità | 300 cd/m2 |
Contrasto | 500:1 |
Vita della lampadina | 30.000 ore |
Angolo di visione | 70°/70°/50°/70° (L/R/U/D) |
Temperatura di lavoro | -20°C ~ +70°C |
Umidità di lavoro | 60°C, 90% |
Temperatura di stoccaggio | -30°C ~ +85°C |
Modo di schermo | Digital |
Parametro di prestazione | |
CPU | CortexM3 STM32F103 |
Regolatore LCD | CPLD EPM240 |
La velocità di rinfrescamento | 60Hz |
Rappresenti la velocità di commutazione | 47 ms/picture (21 pictures/s) |
Memoria flash | 2GB standard, estensione 4GB |
Quantità di memoria per l'immagine | 314 immagini |
Interfaccia | Interfaccia di RS232/TTL UART |
Scaricare delle immagini | MiniUSB2.0 (12Mbps) & carta di deviazione standard |
Gamma di tensione | DC4.5V ~ 20V (valore tipico: 12V) |
Potere | 3.7W |
Relazione sull'esperimento | |
MTBF | 4,250,000H |
Temperatura di lavoro | -30°C ~ +85°C |
Umidità dell'aria | 60°C, 90% |
Prova di vibrazione continua | 10-55Hz, 1.5mm, 10G |
Prova di accelerazione di impatto | 6ms, 100G |
Prova di ESD | 10KV |
Prova di affidabilità di radiazione | 44W |
Vantaggi
Con il CPU & il dispositivo di azionamento |
Controllato da qualsiasi MCU |
Curva del testo dell'immagine dell'esposizione via i comandi |
esposizione di TFT di 65536 colori |
Touch screen |
Interfaccia & porta USB di RS232/RS485/TTL UART |
Ampia gamma di tensione |
Ampiamente usato in molti vario campo industriale |
Di facile impiego! Funzione potente! Costo e tempo di risparmio! |
Usato come il sistema di visualizzazione di TFT LCD, del Tocco-regolatore, ecc. |
Principio di funzionamento
Il modulo di TFT LCD comunica con il regolatore principale via il comando, quindi il regolatore principale controllerebbe la macchina per lavorare dopo la ricezione dei comandi.
Noti prego: Il regolatore principale può essere progettato dall'ingegnere con tutto il MCU.
Descrizione di software
Vi offriamo 3 software semplici per lavorare con il modulo di TFT LCD.
1. Software di aiuto: per caricare le immagini e gli archivi nel modulo di TFT LCD e dimostrare i comandi.
2. Software a comando a tocco: per creare l'archivio di controllo.
3. Software della fonte: per creare l'archivio di fonte.
Altri modelli
Dimensione principale del modulo di TFT LCD | |
Dimensione | Risoluzione |
3,5" | 320*240 |
4,3" | 480*272 |
5" | 640*480; 480*272; 800*480 |
5,6" | 640*480 |
7" | 800*480; 800*600; 1024*600 |
8" | 800*600; 800*480; 1024*768 |
9" | 800*480 |
10,4„ | 800*600 |
12,1„ | 800*600 |
15,1„ | 1024*768 |
