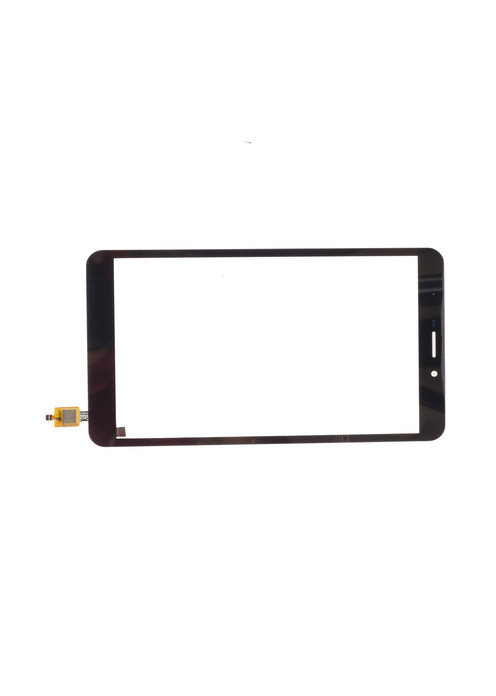

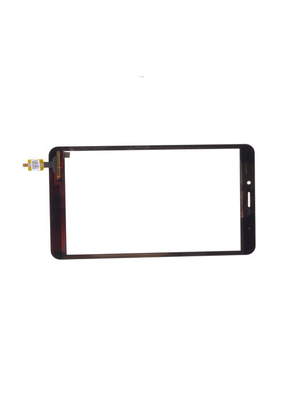

Chip LCD su misura di vetro di copertura del pannello di tocco sulla struttura di GG del bordo di regolatore

Chip LCD su misura di vetro di copertura del pannello di tocco sulla struttura di GG del bordo di regolatore

Dettaglio rapido:

1. Vetro di copertura +OCA + vetro del sensore + FPC
2. Durezza di superficie: 6H
3. Processo del sensore: Stampa
4. IC: GSL2680 (chip a bordo)
5. Spessore: 1.4±0.1 millimetro
6. Trasmissione: ≥87%

Specificazione di TP:

Modello no.	SCT-G70-004975C
Dimensione	a 7 pollici
Area attiva	153,6 x 90 millimetri
Dimensione del profilo	189,35 x 113,85 millimetri
Struttura	Vetro di copertura + vetro del sensore
Vetro di copertura	0,7 millimetri
Vetro del sensore	0,55 millimetri
FPC	Pitch=0.5 millimetro
Durezza di superficie	6H
Collegamento	PANNOCCHIA
Modello di IC	GSL2680
Trasmissione	≥87%
Temperatura di funzionamento	-20℃~70℃, ≤90%RH
Temperatura di stoccaggio	-30℃~80℃, ≤90%RH

Specificazione LCD:

Oggetto	Specificazione
Dimensione LCD	A 7.0 pollici (diagonale)
Elemento del driver	Matrice dell'attivo di TFT di un-Si
Risoluzione	× 1024 del × 3 (RGB) 600
Modo di esposizione	Normalmente bianco, Transmissive
Dot pitch	0,05 (W) × 0,15 (H) millimetro
Area attiva	153,6 (W) × 90,0 (H) millimetro
Dimensione del modulo	165,75 (w) ×105.39 (H) ×3.4 (D) millimetro
Trattamento di superficie	Rivestimento duro, abbagliamento
Disposizione di colore	RGB-banda
Interfaccia	Digital
Direzione di vista (inversione grigia)	6 in punto
Consumo di energia della lampadina	1.6W (tipo.)
Consumo di energia del pannello	0.35W (tipo.)
Peso	TBD (tipo.)

Precauzioni dell'Assemblea:

• Non eserciti la forza extra al pannello di tocco.
• Poiché il pannello di tocco è trasparente e chiaro, assicuri indossare il ditale o il guanto prima del contatto. Stia attento delle vostre mani e di altre parti dalla lesione al trattamento dagli angoli di vetro.
• Nel trattare, assicuri tenere le parti non concentrare dei confini del pannello di tocco per evitare la sporcizia al pannello di tocco. Non sollevi il pannello di tocco dalla coda per evitare la coda allentano.
• Quando installare e montare, non sollevano la coda con forza pesante per evitare la coda che pela il pannello di tocco.
• Non attacchi o non monti altre parti sulla coda, quale il film supplementare o di piastra metallica. Poichè eserciterà la forza extra per munire la punta e la coda di causa allentano.
• Non tiri prego FPC con forza da lato a lato, perché la tensione di FPC farà FPC scoppiare.
• Se c'è scanalatura dell'aria sul pannello di tocco, quando la struttura di prodotto di progettazione, non si assicura liquido e polvere vicino alla scanalatura dell'aria.
• Per evitare lo sforzo pesante alla superficie del pannello di tocco, assicuri tenere la lacuna di montaggio di 0.2mm-0.5mm fra il pannello di tocco ed il caso.

Circa noi

Struttura principale:

Struttura di GG del ■
La struttura di GG usa il vetro di copertura più la soluzione di vetro del sensore, più duro della struttura della PAGINA, di alta trasmissione e di buon effetto per il anti-graffio.

Struttura della PAGINA del ■
La struttura della PAGINA usa un film dell'ANIMALE DOMESTICO più la soluzione di vetro del sensore. La tecnologia della trasformazione matura notevolmente riduce l'incidenza guasti ed il costo. Ha lo stesso peso livellato con la struttura di OGS.

Struttura del ■ OGS
OGS usa una soluzione di vetro, direttamente forma il film di conduzione di ITO nel vetro di protezione ed usa la tecnologia dei sensori. Presenta il vantaggio della struttura semplice, della luce, del sottile e del buon trasmettendo ecc.

Materiale principale:

1. IC: da Taiwan, dall'America ecc.
2. Film: dal Giappone, dalla Corea ecc.
3. Vetro: dal Giappone, dall'America, dalla Germania ecc.

Applicazione:

• Smart Phone
• Navigazione dell'automobile (GPS)
• PC della compressa (METÀ DI)
• Elettronica di istruzione
• Ultra libro
• Tutti in un (AIO)
• Elettrodomestico
• Sistema della Banca
• Sistema domestico astuto
• Attrezzatura industriale

Stato dell'ambiente:

Oggetto	Valore
luogo di lavoro	-20℃~70℃, ≤90%RH
ambiente di stoccaggio	-30℃~80℃, ≤90%RH

Caratteristiche meccaniche:

Oggetto	Valore
area di contatto del dito	Φ≥5mm
trasmissione	≥87%

Caratteristiche elettriche:

Oggetto	Valore
tensione di funzionamento	DC2.8~3.3V
resistenza di isolamento	>20M, DC25V
corrente di lavoro	12mA~14.5mA
tempo di reazione	≤16ms

Stato di affidabilità:

Oggetto	circostanza
temperatura elevata ed umidità	60℃, 90%RH, 96H
stoccaggio ad alta temperatura	70℃/120H
shock termico	-20℃ (0.5H) ~+70℃ (0.5H) da 100 cicli
