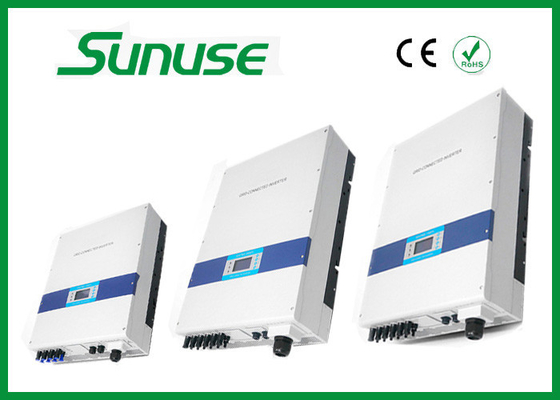

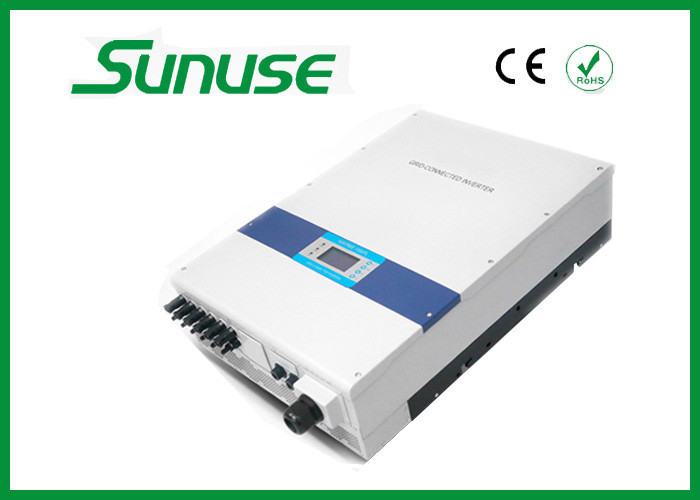

Invertitori solari 360V - 440V del legame di griglia impermeabile 50Hz/60Hz di IP65 con esposizione LCD

PV di griglia sull'alto MPPT grado IP65 di efficienza 99,60% dell'invertitore solare di protezione

Dettaglio rapido:

• 1. Ampia gamma di tensione in uscita: 360~440Vac.
• 2. Progettazione impermeabile di ourdoor IP65.
• 3. 5 anni di garanzia
• 4. Esposizione LCD

Specifiche:

Modello (SST)	5000TL	6000TL	8000TL	10000TL	12000TL	15000TL	17000TL	20000TL	30000TL
Alimentazione in ingresso di entrata massima di CC (w)	5180	6200	8300	11200	13300	15800	17900	21000	32000
Tensione di CC massima (VCC)	900				1000
Inizi la tensione (VCC)	250
Raggio d'azione di MPPT (VCC)	250~720			250~800
Numero degli input	2			4		6			10
Numero degli inseguitori di MPPT	2
Alimentazione in ingresso di entrata massima per MPPT (w)	3500	4000	5000	6000	7000	8500	9500	11000	16500
Corrente di ingresso massima (A)	2*10	2*12	2*16	2*22	2*24	2*30	2*32	2*35	2*33
(w) potenza di uscita nominale	5000	6000	8000	10000	12000	15000	17000	20000	30000
(w) potenza di uscita massimo	5000	6000	8000	10000	12000	15000	17000	20000	30000
Corrente della potenza nominale (A)	7,3	8,7	11,6	15,2	16	22,7	25,8	30,3	44,5
Corrente d'uscita massima (A)	7,9	9,5	12,7	16	16	25	28,3	33,3	48
Tensione in uscita nominale (VCA)	400
Gamma di tensione in uscita (VCA) *	360~440
Gamma di frequenza di griglia (hertz) *	50/60±5
Fattore di potenza	0,9 ~0,9 (conducenti) (rivestimento isolante)
THDI	<3>
Efficienza massima	97,60%	97,80%	98,10%	98,10%	98,10%	98,10%	98,10%	98,20%	98,00%
Euro. efficienza	96,70%	96,90%	97,30%	97,50%	97,60%	97,50%	97,60%	97,60%	97,50%
Efficienza di MPPT	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%
Temperatura di operazione (°C)	-25~+60
Rumore [dB (A)]	≤25			≤50					≤65
Consumo alla notte (w)	0
Isolamento elettrico	Transformerless
Concetto di raffreddamento	Raffreddamento naturale			Raffreddamento del fan
Grado di protezione	IP65
Comunicazione	RS845/RS232 (WIFI facoltativo)
Dimensione (W*D*H millimetri)	470*165*560			470*165*585		470*165*670		580*235*800
Peso (chilogrammo)	32			35		50		60

Applicazione:

Un invertitore del griglia-legame è un dispositivo elettrico che permette che gli utenti di energia solare complementino il loro potere di griglia

con energia solare.

Funziona regolando la quantità di tensione e di corrente che è ricevuta dai pannelli solari a corrente continua

(o l'altra fonte di energia di CC) e convertendo questo in corrente alternata.

La differenza principale fra un invertitore e un invertitore del griglia-legame è che l'ultimo inoltre assicura

che il potere assicurato avrà luogo nella fase con il potere di griglia.

Ciò permette gli individui con potere in eccedenza (vento, solare, ecc) di vendere il potere di nuovo all'utilità.

Ciò a volte è chiamata “filare il metro indietro„ come quello è che cosa accade letteralmente.

Su vantaggio dell'invertitore del legame di griglia:

1. Prestazione termica eccellente.

2. Alta capacità di sovraccarico nella maggior parte delle condizioni dell'ambiente.

progettazione 3.Transformerless con più alta efficienza di operazione.

4. componenti del Industriale-grado usate per l'operazione robusta.

5. La tecnologia avanzata di controllo di DSP consegna i dati accurati.

6. Un indipendente astuto MPPTs per migliorare efficienza globale.

7. Progettazione di Modulized per manutenzione facile.

8. Sbocco programmabile della gestione di potere.

operation== ==Typical

Gli invertitori prendono la corrente continua E la invertono a corrente alternata In modo da può essere inserita nella griglia della società di impianto elettrico.

L'invertitore del legame di griglia deve sincronizzare la sua frequenza con quella della griglia

(per esempio 50 o 60 hertz) facendo uso di un oscillatore locale e limiti la tensione a non non più superiore alla tensione di griglia.

Un GTI moderno di alta qualità ha un fattore di potenza fisso di unità,

quale significa la sue tensione in uscita e corrente sono allineate perfettamente,

ed il suo angolo di fase è all'interno di 1 grado della griglia di corrente alternata.

L'invertitore ha un computer di bordo che percepirà la forma d'onda corrente di griglia di CA,

e prodotto una tensione da corrispondere alla griglia.

Tuttavia, il potere reattivo di fornitura alla griglia ha potuto essere necessario da tenere la tensione

nell'interno locale di griglia ha permesso le limitazioni.

Altrimenti, in un segmento di griglia con considerevole potere dai livelli di tensione rinnovabili di fonti

ha potuto aumentare troppo all'epoca di alta produzione, cioè intorno a mezzogiorno.

gli invertitori del Griglia-legame inoltre sono destinati per staccare rapidamente dalla griglia se la griglia pratica va giù.

Quello assicura che in caso di blackout, l'invertitore del legame di griglia interrompa per impedire l'energia

trasferisce dal danno della tutta la linea lavoratori che è inviata per riparare la griglia di potere.

Configurato correttamente, un invertitore del legame di griglia permette ad un proprietario domestico di usare

un sistema alternativo della produzione di energia gradisce energia eolica o solare senza l'esteso riavvolgimento

e senza batterie. Se il potere alternativo che è prodotto è insufficiente,

il deficit sarà originario dalla rete elettrica.
